540PQ系列全罩雕銑機的特點

1、高速多單節預覽/曲線擬合

◇通過多節預覽速度規劃及S型前加減速曲線控制，減少不必要的降速以及加減速時造成的振動，縮短加工時間,讓機臺運行更平順,保持高加工精度。
◇平順的加減速控制，提高加工精度,延長機器使用壽命。
◇將小直線段擬合成曲線，可避免轉角的速度不連續，進而提高加工進給率與加工精度。

2、斷點搜尋再啟動

◇使用內部的程序斷點行號信息，可快速搜尋先前程序斷點行號/序號單節，再由程序再啟動功能恢復為正常的程序執行并接續加工。
◇程序再啟動更有效適用于大檔案的斷點搜尋及再啟動。大幅縮短重復加工之時間。

3、數據同步管理(PC→NC)

◇通過TCP/IP通訊聯機的方式，可建立PC與NC之間的傳輸聯機，使用者可經由PC進行NC端的檔案管理作業，NC端也可存取或使用PC的磁盤空間，在數據管理與備份支持上提供使用者一個管道。

4、MLC在線編輯&在線監控

◇提供MLC在線編輯，方便維修人員進行修改及編輯。USB裝置可隨時匯入更新MLC程序。
◇IO接點狀態及緩存器數據變化可隨時監控，以利程序開發與維護除錯。

5、伺服自動調校

◇在進行調適機臺時提供有效的增益調整工具，達到控制特性。
◇求取控制回路中慣量數值，帶寬和增益值，將相關的增益參數自動算出并且傳入服務器中，使伺服系統發揮效能。
◇共振抑制設定可消除機臺的共振效應。

6、手輪模擬操作

◇進行初次加工可使用手輪模擬，操作手輪轉動可精確控制機臺加工速率，確保對刀及進刀的正確性，防止人員操作疏失而造成設備的損壞。

540PQ系列全罩雕銑機詳細尺寸參數

機型	54OP-BA	540P-BB	540P-BC
整機質量 Net weight	≈1200KG
床身材質 Texture of material	HT300(米漢娜鑄鐵）
運動軸數 Number of axes	X/Y/Z 3軸聯動（可擴展第四軸）
極限行程X/Y/Z Limit stroke	515/410/185
安全行程X/Y/Z Effective travel	515/385/175
滾珠絲杠X/Y/Z Ball screw size	D2505C3
直線導軌X/Y/Z Linear guide rail size	HIWIN HG30/25/25H
絲桿軸承數量/軸 Number of screw bearings	7003BP4*4PCS
各軸直線精度 Linear precision	≯0.02(全行程)
各軸垂直度 Verticality	≯0.02(全行程)
各軸定位精度 positioning accuracy	0.008/300mm
督軸重復精度 Repelition precision	≯0.005
工作臺尺寸 Worktable size	500*400
工作臺平面度（mm ) Worktable flatness	±0.025
通過高度 Through height	215mm
通過寬度 Through width	450mm

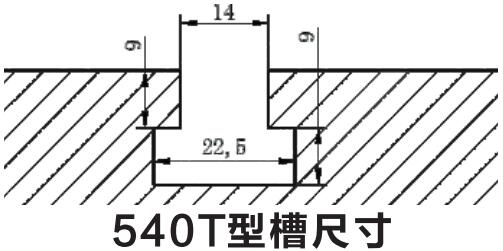

T型槽數量 Number of T groove	5
T型槽中心距 T groove distance	72/84/84/72mm
工作臺承重 Max bearing of worktable	150KG
潤滑方式 Lubrication system	抵抗式自動供油系統 Resistant automatic fuel supply
X軸防護方式 Protection mode	SUS304不銹鋼護罩（工作臺)
Y軸防護方式 Protection mode	尼龍風琴護罩（橫梁)
Z軸防護方式 Protection mode	SUS304不銹鋼護罩（機頭）
整機功率 Maximum power	6.8KW	8.9KW
額定電壓 Rated voltage	220V/380V可選
主軸功率 Spindle maximum power	3.5KW模其電主軸		5.5KW氣動換刀
主軸轉速 Spindle speed	24000/12000/8000rpm		18000rpm/8000rpm
主軸錐孔規格 Spindle cone hole	ER20		ISO30
刀具直徑 Maxcimum tool diameter	8/10/12mm		12/14mm
換刀方式 Changing mode	ER螺母		氣動松拉刀
刀庫容量 Tool storage capacity	無
主軸冷卻方式 Spindle cooling mode	水冷/油冷
刀月冷卻方式 Tool cooling mode	氣冷/水冷
數控系統 NC system	MK609D
界面語言 Interface language	中文/英文
支持蝙程語言 Programing language	標準G代碼、兼客FANUC系統招令
支持編程軟件 Programming softwaere	UG/SolidCAMPowermill/MasterCAM/精雕/ArtCAM等
斷點續加工 Stap Point Reprocessing Function	支持
I/O接口 I/O	24/24(可擴展更多）
支持手輪 Handwheel support	是
刀具補償 Tool compensation	支持
系統分辨率 System resolution	0.001mm
小進給量 Mlinimum feed rate	0.001mm
伺服驅動電機 servo motor	國產400W	臺灣Delta-B2
快移動速度G0 speed	8M/min	10M/min
快切削速度G1 speed	6M/min	8M/min
切削精度 Machining predision	0.02mm (精加工)	0.01mm(精加工)
切削液循環系統 Cutting fluid system	有
主輔冷卻系統 Spindle cooling system	內嵌冷水機Cooling-water machine
環境濕度 Ambient temparature	≤50℃
環境濕度 Ambient humidity	<90%
